| 加工定制否 | 品牌德国思泰SYS TEC |
| 型号4001000、4001013、4001015 | 用途用于高速数据采集，实时通信项目等 |
| 产品认证ISO9001:2008 |
展开

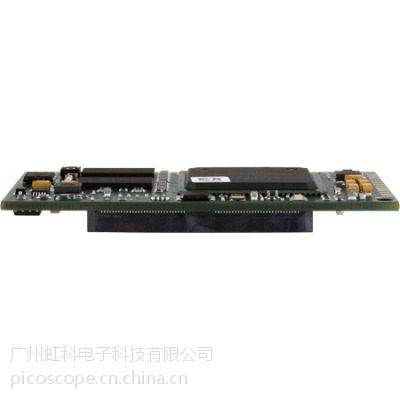

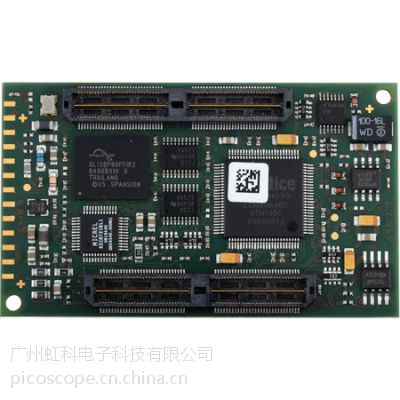

ECUcore-5484 嵌入式32位单板计算机模块，内含快速CPU，***内存布局和各种通信接口
ECUcore-5484工控核心板
针对需要高度嵌入式计算能力的应用，单板计算机模块 ECUcore - 5484 内含快速CPU，***内存布局和各种通信接口。该款单板计算机机模块尺寸仅有40mm x 70mm，配备了两个 CAN2.0B 接口，4个UART和2个10/100Mbps快速以太网接口。它主要应用于高速数据采集和实时通信项目，如 PLC 应用或以太网POWERlink。该款单板计算机模块 ECUcore - 5484 预编入 Linux 操作系统。
ECUcore-5484 - 是一款即插即用32位嵌入式单板计算机模块含飞思卡尔 MCF5484 处理器
单板计算机模块 ECUcore - 5484 是一个非常紧凑的，即插即用的，***的单板计算机分装模块，基于32位飞思卡尔 MCF5484 单片机。
对于性能的设计，单板计算机模块集成所有高速组件到一个非常紧凑，低 EMI 多层印刷电路板上。目标特定的基板含有较慢时钟控制的外围设备，因此可以在PCB设计方面保持“简单”和重要性较低。嵌入式模块有一个3.3V的单电压电源，和一个数字 I/O 扩展接口连接定制外设。
单板计算机模块 ECUcore - 5484 具有强大的板上 CPLD（综合可编程逻辑器件）(MACH XO 640) 或 FPGA (ECP2-6 / ECP2-20)。它可实现基本数字输入和输出线路以及实现高度复杂的外设。除了基本的 I/O，CPLD 的标准版以及 FPGA 还包含一个可自由配置的高速计数器和一个非常强大的 PWM/PTO 器件。CPLD和FPGA 的 VHDL 源代码和 Linux I/O 驱动的C源代码，都含在驱动程序开发工具包（DDK）中。单板计算机模块的板载 CPLD 提供***灵活的方法使 I/O 配置满足具体要求。因此，过程数据预处理的专有算法可以“外包”给硬件层。除了内存所映射的接口，DDK 还支持使用标准 I/O 扩展总线，如 I2C 和 SPI。因此，用户能够自由和轻松地使 I/O 配置满足各种应用要求。
由于有了增强的固件，相同的硬件模块也可用作基于 Linux 的硬 PLC 应用于 OEM 应用项目。这种所谓的 SYS TEC PLC 核心模块 - PLCcore - 5484 支持 C / C + +，也支持符合 IEC 61131-3 标准的文本和图形的编程方法。
特性
控制器: | Freescale MCF5484 MCU with Coldfire V4e core |
系统时钟: | 200 MHz 和 300+ MIPS |
RAM: | 64MB DDR-SDRAM (128MB 可选) |
FLASH: | 16MB NOR (32MB 可选) |
EEPROM: | 32KiB |
FPGA 可选: | Lattice LFE2-6 或 Lattice LFE2-20 MACH XO 640 (CPLD) |
HMI 可选: | 点阵显示器和 4x4 键盘驱动 |
板载外设: | DMA, MMU, 硬件看门狗, 温度传感器, RTC |
快速以太网: | 2x 10/100Mbps, 1x 板载 PHY |
CAN: | 2路 |
UART: | 4路 |
SPI/I2C: | 1路/1路 |
工作条件: | 温度: -40°C…+85°C; 湿度: 10-90% RH, 非冷凝 |
电源: | 3.3V +/- 5%, 1.5A |
尺寸/重量: | 70 x 41.5 x 7.8 (L x W x H in mm), 20g |
板到板连接器: | 2x 60 个管脚头插座, 0.5 mm 节距 |
可用板到板连接器: | CAN, I2C, SPI, FlexBus, GPIO, 24路数字输入线路, 22路数字输出线路, 1个高速计数器 (脉冲/dir 或 A/B), 1路 PWM/PTO 输出 (脉冲/dir), 以太网 |
符合RoHS: | 是的 |
操作系统: | Linux |
集成开发环境(IDE): | 预先集成的 Eclipse-based IDE 含 GNU C/C++ 工具链、源-和汇编-级调试器 |
补充中间件: | CANopen 协议栈源代码 |
订货说明
货号 | 说明 |
4001015 | ECUcore-5484, FPGA20 MCF5484, 64MBR, 16MBF, 1MBSerF, 32kBEEPROM, FPGA20, RTC, TEMP, 2ETH/1PHY, 2CAN, 4UART |
4001013 | ECUcore-5484, FPGA6 MCF5484, 64MBR, 16MBF, 1MBSerF, 32kBEEPROM, FPGA6, RTC, TEMP, 2ETH/1PHY, 2CAN, 4UART |
4001000 | ECUcore-5484, PLD MCF5484, 64MBR, 16MBF, 32kBEEPROM, PLD, RTC, TEMP, 2ETH/1PHY, 2CAN, 4UART |
